Jaký je jádro pracovní princip automatického stroje na výrobu krabic?

V dnešním vzkvétajícím obalovém průmyslu hraje automatická krabice - výroba strojů zásadní roli. S rychlým vzestupem obchodu E - se staly klíčovými konkurenčními faktory. Automatické box - Vytváření strojů s jejich vysokou účinností, přesností a automatizací je schopen rychle a masivně produkovat vysokou kvalitu -, standardní -, což je výrazně uspokojující poptávku na trhu a výrazně vedení rozvoje obalů. Tento článek se ponoří do pracovních principů automatického boxu - výroby strojů a odhalí tajemství jejich efektivního provozu.

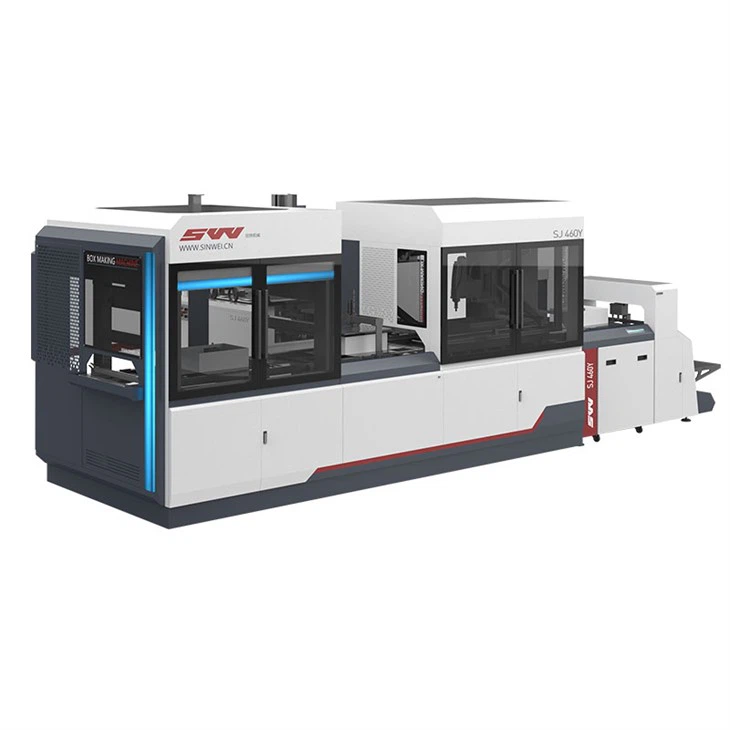

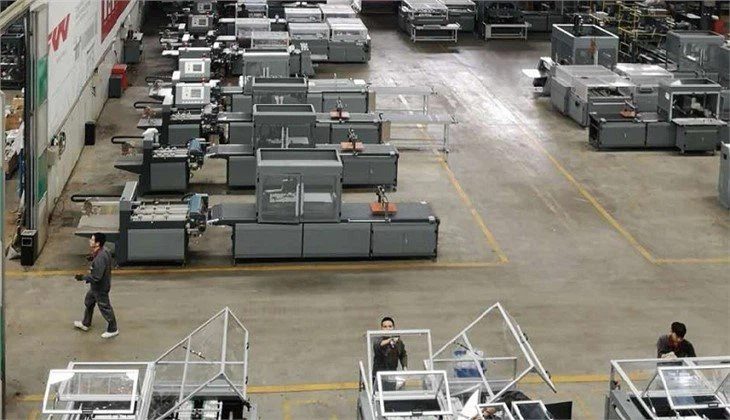

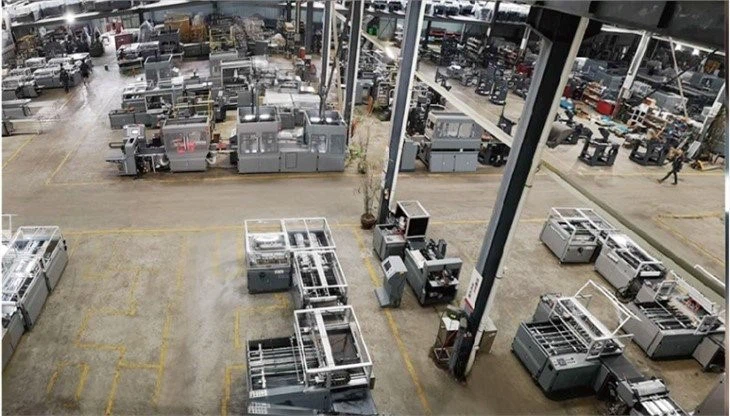

Automatické stroj na výrobu krabic je v podstatě pokročilé zařízení, které transformuje suroviny, jako je karton na hotové krabice, prostřednictvím komplexní a řádné řady mechanických a elektrických operací. Nejedná se o jednoduchou kombinaci jediného systému, ale spíše komplexní ztělesnění vysoce koordinovaného díla více aspektů, včetně mechanického přenosu, řídicího systému a procesu formování. Mechanický přenosový systém poskytuje napájení a pohyb pro celý stroj; Řídicí systém působí jako „mozek“ stroje a přesně směřuje pohyby každé složky; a proces formování definuje konkrétní kroky od surovin k hotovému produktu. Tyto tři prvky úzce spolupracují, z nichž každá je nezbytná pro zajištění efektivního a stabilního provozu automatického stroje na výrobu krabic.

Zdroj energie
Nejběžnější zdroje energie pro automatické krabice - Vytváření strojů jsou motory, přičemž nejčastěji se používají servo motory a krokové motory. Servo motory nabízejí pozoruhodné vlastnosti, jako je rychlá reakce, vysoká přesnost a vysoký točivý moment. Mohou rychle a přesně upravit rychlost a polohu na základě ovládacích signálů, což je činí vhodnými pro přesnou kontrolu kritických pohybů, jako je skládání a lepečkové boxy během krabice - Procesy, kde je přesnost pohybu extrémně vysoká. Krokové motory s jejich výhodami přesného umístění, jednoduché kontroly a nízkých nákladů hrají důležitou roli v aplikacích, kde je vyžadován přesný krokkový pohyb, ale rychlost není nijak zvlášť vysoká, jako je počáteční polohování a přenos lepenky. Při výběru zdroje energie je nutné komplexně zvážit faktory, jako je krabička -, která vytváří rychlost výroby stroje, požadavky na přesnost, velikost zatížení a náklady, aby se zajistilo, že motor může splňovat celkové provozní požadavky zařízení.

Přenosové komponenty

1. Pohon převodovky: V automatickém boxu - Vytváření strojů se často používají převodovky, pokud jsou vyžadovány přesné přenosy napájení a specifické přenosové poměry. Mezi jejich výhody patří vysoká přesnost přenosu, kompaktní struktura a spolehlivý provoz. Například v hlavním pohonném systému může kombinace převodových kol s různými počty zubů přenášet motorový výkon různým ovladačům při nastavené rychlosti a točivém momentu. Převodové jednotky však mají také nevýhody, jako jsou požadavky na vysokou výrobu a přesnost sestavení a generování určitého hluku a vibrací během provozu.

2. Řetězová pohon: Řetězové jednotky jsou vhodné pro aplikace vyžadující vysoký přenos energie na velké vzdálenosti. V automatickém boxu - Vytváření strojů se často používají k propojení hnacích hřídelí mezi různými pracovními stanicemi, což umožňuje dlouhý přenos -. Výhody řetězových jednotek zahrnují vysokou zatížení, provoz v drsném prostředí a relativně nízké náklady. Jejich nevýhodou jsou však špatná stabilita přenosu, generování určitého šoku a hluku během provozu a potřeba pravidelného napětí a údržby mazání.

3. Pohon pásů: Jednotky pásu nabízejí hladkou převodovku, nízký hluk a tlumení vibrací. V automatických boxech - Vytváření strojů se často používají v oblastech, kde je kritická vysoká stabilita přenosu, jako je kartonový dopravník. Pásové jednotky mohou změnit přenosový poměr nastavením napětí pásu a do jisté míry může zabránit přetížení a skluzu, čímž se zařízení chrání. Jednotky pásu však mají relativně nízkou přesnost přenosu a pásy jsou náchylné k nošení, což vyžaduje pravidelnou náhradu.

Prostřednictvím pečlivého designu a geniálních připojení tvoří každá přenosová složka organický celek. Například motor je připojen k převodovce pomocí spojky. Převodovka poté distribuuje napájení na různé hnací hřídele. Ozubená kola, řetězy nebo kladky namontované na těchto hnacích hřídelích dále přenášejí výkon na různé ovladače, čímž dosáhnou řádného přenosu a převodu výkonu.

Mechanismus pohybu

Mechanismus vačky

Mechanismus vačky hraje klíčovou roli při navrhování automatických krabic - výroby strojů. Tento mechanismus chytře převádí rotační pohyb motoru na přesný lineární nebo reciproční pohyb, díky čemuž je obzvláště dobře - vhodný pro procesy vyžadující přísnou kontrolu trajektorie. Například v rámci - Skládání procesu, inženýři pečlivě navrhují profil vačky v kombinaci se systémem propojení, aby zajistili přesné skládání podél Pre - Set Path. Přitažlivost tohoto mechanismu spočívá v jeho jednoduchosti a spolehlivosti; Jedna pečlivě zpracovaná vačka může dosáhnout složitých pohybových vzorců. Přesné cams je však obrábění vysoko -, což vyžaduje specializované zařízení CNC. Při skutečném provozu musí být zvláštní pozornost věnována šumu způsobeným pohybovým šokem, který často vyžaduje zvážení vyrovnávacích opatření během fáze návrhu.

Mechanismus propojení

Flexibilita systému propojení z něj dělá další klíčový nástroj v krabici - Vytváření návrhu pohybu stroje. Úpravou poměrů délky a metod připojení jednotlivých odkazů lze vytvořit různé pohybové cesty, aby splňovaly požadavky na proces. Například v procesu lepení a navržená sada odkazů navržená jamka umožňuje lepicímu válci sledovat dokonalou cestu přes povrch lepenky a zajišťuje rovnoměrné rozdělení lepidla. Výhody tohoto mechanismu jsou jasné: jednoduchá struktura, snadná údržba a vysoká přizpůsobivost. Zkušenost nám však říká, že vůle mezi spojovacími tyčemi přímo ovlivňuje přesnost pohybu, což vyžaduje zvláštní pozornost kontrole tolerance během zpracování. Kromě toho nelze ignorovat problém opotřebení po dlouhém termínu -}. Zásadní je také rozumný mazací plán a pravidelné inspekce.

Analýza klíčových součástí automatického systému řízení stroje

1. Jako mozek celého systému hraje programovatelný logický řadič (PLC) klíčovou roli velení. Na rozdíl od běžných počítačů je tento průmyslový řadič - obzvláště zběhlý při řešení složitých logických operací a řízení načasování. Při skutečné operaci PLC nepřetržitě přijímá toky signálu z různých senzorů. Po rychlé analýze jeho vytvořeného - v programu okamžitě vydá přesné příkazy akcí pro akční ovladače. Například, když snímač krmiva detekuje signál příchodu kartonu, PLC aktivuje skládací motor v milisekundách a koordinuje synchronní provoz dalších souvisejících komponent.

2. Rozhraní strojů člověka - (HMI) je navrženo s ohledem na skutečné potřeby operátora. Tento barevný dotykový displej slouží nejen jako okno pro nastavení parametrů, ale také jako barometr provozního stavu zařízení. Zkušení operátoři mohou flexibilně upravit klíčové parametry, jako je rychlost krmiva papíru (obvykle nastavena mezi 30 a 60 metrů za minutu) a tlak na záhybu (přibližně 2 až 4 kg/cm²). Je zajímavé, že když se v určitém procesu objeví anomálie, rozhraní nejen zobrazuje varovné pole, ale také používá blikající oblasti různých barev k vizuálnímu označení umístění poruchy, což výrazně zkracuje dobu odstraňování problémů.

3. senzory distribuované v celém stroji fungují jako nervové zakončení systému. Například nejběžnější tři - drátěný fotoelektrický senzor nepřetržitě emituje modulované infračervené světlo na svém vysílači. Jakákoli překážka kartonem spustí změnu stavu u přijímače. Sofistikovanější tlakové senzory používají měřiče deformace, které umožňují reálné - monitorování tlaku aplikovaného na lepicí stanici (s přesností až ± 0,1N). Společně tyto senzory generují množství skutečných dat -, což poskytuje spolehlivý základ pro rozhodnutí PLC -. Je důležité si uvědomit, že v zaprášeném prostředí je pro zajištění přesnosti detekce zásadní pravidelné čištění povrchu detekce senzoru.

Jádro celého pole - Proces leží v reálném - časovém rozhodování - tvorby a provádění. Představte si toto: Když fotoelektrický senzor detekuje karton vstupující do pracovní stanice, PLC není jednoduše „přijímat signál a výstupní příkaz“. Spíše to funguje jako zkušený operátor a rychle kontroluje, zda je poloha kartonu přesná (v rámci tolerance ± 0,5 mm) a zda jeho rozměry odpovídají aktuální výrobní pořadí (například zda se jedná o pole typu A nebo typu B). Pouze v případě splnění všech požadavků bude spuštěna další akce.

V tomto okamžiku začíná motor servo fungovat, ale jeho pohybový profil není pevný. PLC automaticky upravuje rychlost skládacího mechanismu na základě tloušťky kartonu, aby se zabránilo vráskům tenké lepenky nebo neúplné záhyby na silnějším kartonu. Současně začíná fungovat systém lepení, kde je kontrola ještě přesnější: otevírací doba lepicího ventilu může být stejně krátká jako desítky milisekundy a množství lepidla je dynamicky upraveno na základě grametů lepenky (například 200G/m² lepenky než 350g/m²), což není ani nadměrné lepeniny ani v intenzitě, ani v intenzitě ani v intenzitě.

Způsob, jakým operátoři interagují s tímto systémem prostřednictvím HMI, je také docela zajímavý. Například při úpravě parametrů není nastavení zapsána přímo na PLC. Místo toho podstupují řadu kontrol platnosti. Například, pokud operátor mylně nastaví rychlost skládání na hodnotu mimo bezpečný rozsah, HMI okamžitě zobrazí varovný dialog a označí abnormální vstup s červeným okrajem. Praktičtěji, informace o stavu provozního stavu zařízení nejsou jednoduše uvedeny, ale seskupené podle priority: Klíčové parametry (jako jsou rychlost vřetena a kódy poruch) zůstávají v horní části obrazovky, zatímco sekundární informace (jako je teplota okolí a akumulovaná produkce) se dynamicky otáčí. Tento design zajišťuje, že důležité informace jsou snadno dostupné a zároveň se vyhýbají přeplnění.

Nejčastěji přehlíženým, ale klíčovým aspektem celého procesu kontroly je výměna dat na pozadí mezi PLC a HMI. Toto není typický požadavek - Model odpovědi; Jedná se o dynamický mechanismus "srdečního rytmu" - Synchronizace dat nastává každých 200 ms. V případě přerušení síťového signálu systém automaticky používá lokálně ukládaná data uložená v mezipaměti a zobrazuje žlutý indikátor komunikace v horním - pravém rohu rozhraní. Tento podrobný design účinně brání provozovatelům v nesprávném posouzení stavu zařízení.

Technické údaje za přesnou kontrolou

Klíč k dosažení opakovatelnosti ± 0,2 mm v krabici - Výroba stroje leží v uzavřeném - Control Control System's "Continuous Self - opravné" mechanismus ". Například ovládání servo motoru zahrnuje mnohem více než jednoduše „nastavit rychlost, zatáčky motoru“. Kodetor namontovaný na konci hřídele motoru působí jako neúnavný supervizor a vydává tisíce pulzů na revoluci a v reálném čase vypráví PLC: „Skutečná rychlost je nyní 2487 ot / min, 13 revolucí pomalejší než sada 2500 ot / min.“

To je, když kontrolní algoritmus PLC začne svítit. Na rozdíl od začínajícího operátora, který by jednoduše upravil napětí, místo toho, jako ostřílený operátor, nejprve posoudí trend odchylky. Pokud se rychlost pomalu zotavuje, je to v pořádku - naladí výstup pouze o 2%. Pokud se to neustále snižuje, může to zvýšit výkon o 5%, což preventivně kompenzuje očekávané zpoždění setrvačnosti. Ještě inteligentněji se systém učí své charakteristiky reakce při různých zatíženích. Například při zpracování šedé kartonu 350g/m² si automaticky vyhrazuje další okraj točivého momentu.

Toto uzavřené ovládání smyčky - je zvláště patrné v skládací stanici Box -. Když se mechanismus skládací čepele pohybuje, přesnost zpětné vazby lineárního kodéru dosáhne 0,01 mm, což odpovídá detekci jednoho - desáté změny v tloušťce papíru A4 (přibližně 0,1 mm). Je zajímavé, že systém také automaticky upravuje rychlost skládací čepele na základě kartonového materiálu. Při manipulaci s křehkým zlatým a stříbrným kartonem přijímá „rychlý - vpřed, pomalý - Fold“ strategie, aby se zabránilo praskání; Zatímco pro tvrdý papír Kraft, zvyšuje tlak na záhyby a vhodně prodlužuje dobu držení.

Ve skutečné výrobě tato dynamická úprava probíhá. Například po dvou hodinách nepřetržitého provozu systém detekuje mírnou změnu tuhosti způsobené zvýšením teploty v servomotoru. Řídicí algoritmus pak automaticky kompenzuje polohový posun 0,05 mm. Právě tyto jemné, neviditelné úpravy zajišťují konzistentní přesnost záhybu od prvního po tisícinu krabici. Operátor Lao Zhang často říká: „Tento stroj je ještě pečlivější než člověk. Nea bude reagovat ani na nejmenší rozdíl ve vzdálenosti.“

Kartonové přenosy a přesné umístění

Představte si tuto scénu: Úhledně naskládané kartonové listy leží tiše v násypky a čekají na probuzení. Když je výrobní příkaz dán, sací poháry, jako jsou svižné prsty, přesně „špetku“ horní list. Zde je jemný detail: přísavky jsou pokryty mikroskopickými otvory, které automaticky upravují jejich sací sílu na základě hmotnosti kartonu, což zabraňuje deformaci tenké lepenky pod 250 g/m².

Jakmile lepenka vstoupí na dopravní pás, začíná skutečná magie umístění. Ve směru přenosu se nastavitelné mechanické zastávky chovají jako přísné zkoušející, což umožňuje projít pouze přesné karty. Pro postranní polohování se přesáhne Precise Servo - poháněné polohovací kolíky na „zatlačte“ lepenku do správné polohy. Je zajímavé, že nejnovější modely jsou vybaveny systémem umístění vizí, který používá rychlostní kameru s vysokou rychlostí - k zachycení okrajů kartonu v reálném čase. I když se příchozí materiál odchyluje o ± 2 mm, může být během provozu provedena dynamická korekce.

Skládací krabice

Skládací mechanismus boxu - složí karton do základního tvaru krabice řadou mechanických akcí. U různých typů krabic, jako jsou horní a spodní kryty a krabice zásuvek, se jejich skládací metody a funkce liší. Skládání boxu horní a spodní víka obvykle vyžaduje nejprve skládání čtyř stran těla krabice a poté skládání a uzavření víka a dno krabice. Mechanismus skládací krabice, prostřednictvím koordinované působení pohybových mechanismů, jako jsou vačky a spojovací tyče, řídí skládací boxovou desku tak, aby se pohybovala v předem stanovené sekvenci a trajektorii a postupně dokončovala skládání kartonu. Během procesu skládání je nutné přesně ovládat polohu a tlak desky skládací skříňky, aby se zajistilo, že úhel skládání krabice je přesný a okraje jsou úhledné. Skládání krabice zásuvky je relativně komplikovanější. Kromě skládání těla krabice a části zásuvky je také nutné zajistit, aby se zásuvka mohla hladce sklouznout uvnitř těla krabice. Mechanismus skládacího boxu navrhne odpovídající skládací účinky a sekvence na základě strukturálních charakteristik pole zásuvky a dosáhne tvorby boxu zásuvky přes přesnou mechanickou kontrolu.

Srovnávací analýza procesů lepení a sešívání papírových krabic

Klíčové technologie v procesu lepení

V procesu lepení papíru výběr lepidla často určuje kvalitu konečného produktu. Na základě mých let průmyslového pozorování musí být ve skutečné výrobě výběr lepidla komplexně zvážen, včetně kartonového materiálu, zatížení - Požadavky na ložisko a faktorů životního prostředí. Například balení potravin často používá vodu -, ekologicky šetrná lepidla, zatímco těžký - balení může vyžadovat rychlé - sušení, silná lepidla. Pokud jde o metody lepení, různé procesy mají své vlastní výhody. Válečkový povlak, i když je vysoce efektivní, je náchylný k nerovnému povlaku při manipulaci s lichými - ve tvaru ve tvaru. Naproti tomu je sprejový povlak, zatímco vyžaduje vyšší investici do zařízení, vhodný pro spojovací tvary krabic. Je důležité si uvědomit, že proces léčby lepidla není jen otázkou čekání; Spíše vyžaduje, aby tlakový váleč použil 3-5 kg/cm² s přihlédnutím k okolní teplotě a vlhkosti, aby se zajistila pevnost vazby. Polní průzkum zjistil, že když je teplota semináře pod 15 stupňů, dokonce i prodloužení doby vytvrzování o 50% může stále vést ke snížení síly vazby přibližně o 20%.

Klíčové body implementace procesu sešívání

Na rozdíl od lepení, sešívání klade větší důraz na kontrolu mechanické síly. Srovnávací testování odhalilo, že nehty ve tvaru U - nabízejí přibližně o 15% vyšší pevnost v tlaku než rovné nehty, ale jsou o něco méně esteticky příjemné. Umístění nehtů vyžaduje pečlivé zvážení-pro standardní kryt by měla být vzdálenost mezi nehty do 30-40 mm, přičemž vzdálenost 5-8 mm od okraje byla ideální. V praxi musí být přibíjecí síla dynamicky upravena na základě tloušťky lepenky. Nadměrný tlak může způsobit vnitřní praskliny v lepenci, které jsou pro pouhé oko neviditelné. Moderní automatické sešívače krabic jsou obvykle vybaveny tlakovými senzory, které řídí fluktuace přibíjení v rozmezí ± 0,3N. Je zajímavé, že v jižních oblastech s vysokou vlhkostí může použití potažených ocelových nehtů snížit riziko rzi přibližně o 40% ve srovnání se standardními ocelovými nehty.

Proces třídění a přepravy hotového produktu

Poté, co kartony podstoupily lepení nebo sešláštění, je následné zpracování stejně zásadní. Nekonečný proud hotových krabic tekoucích z dopravního pásu je často v dezorganizovaném stavu - To je místo, kde se hodí specializovaný třídicí systém.

Na skutečné výrobní lince jsem si všiml fascinujícího pracovního principu třídicího zařízení: používá řadu rozložených vodicích desek spojených s přerušovaně běžeckým dopravním pásem, aby automaticky třídilo rozptýlené kartony do úhledných zásobníků. Tento zdánlivě jednoduchý mechanický účinek ve skutečnosti vyžaduje přesnou kontrolu nad rychlostním a zastavovacím rytmem dopravního pásu. Příliš rychlé může snadno vést k nerovnoměrnému stohování, zatímco příliš pomalé může ovlivnit celkovou účinnost.

Proces počítání je často přehlížen, ale ve skutečnosti má významnou hodnotu. Srovnávací testování ukázalo, že zatímco běžné fotoelektrické čítače mohou mít chybovou míru 2%-3%při vysokých rychlostech, inteligentní systémy počítání pomocí technologie rozpoznávání obrazu si mohou udržovat míru chyb menší než 0,5%. Tato data poskytují cenné poznatky o plánování výroby a účetnictví materiálu.

Konečný proces balení je pro dovednost operátora nejnáročnějším. Při balení s natahovacím filmem je 3 - 4 zábaly optimálních voličů neposkytuje odpovídající ochranu, zatímco více zábalů je zbytečné. Při použití vlnité lepenky pro obaly je také rozhodující výběr výplně. Bubble obalu, i když dražší, nabízí mnohem lepší absorpci šoků než skartovaný papír. Pamatuji si, že si zákazníka stěžuje na poškození přepravy. Po přechodu na zahuštěnou ochranu rohu klesla míra stížnosti o 70%.

Závěr

Základní prvky pro jeho efektivní a přesnou provoz jsou mechanický přenosový systém, řídicí systém a tok procesu formování - stroje. Mechanický přenosový systém poskytuje výkonnou podporu napájení a přesný přenos pohybu pro zařízení. Řídicí systém je jako „inteligentní mozek“ zařízení a dosahuje přesného příkazu a koordinované ovládání každé složky. Procesní tok formování jasně definuje specifické kroky transformace ze surovin na hotové výrobky, což zajišťuje kvalitu a efektivitu výroby krabic. Tyto tři aspekty jsou vzájemně závislé a pracují v koordinaci a společně vytvářejí kompletní pracovní systém automatického krabice - stroje.

Při pohledu do budoucnosti se s nepřetržitým rozvojem technologie vyvíjí automatické box - stroje v inteligentnějším, efektivnějším a zeleném směru. Pokud jde o inteligenci, bude zavedena umělá inteligence a technologie Big Data k dosažení diagnózy Self -, self - optimalizace a vzdáleného monitorování zařízení. Pokud jde o efektivitu, bude dále zvýšena rychlost výroby a stupeň automatizace a pracovní náklady budou sníženy. Pokud jde o ekologizaci, bude kladen důraz na aplikaci materiálů šetrných k životnímu prostředí a na ochranu a efektivní využití energie k minimalizaci dopadu na životní prostředí. Vyhlídky aplikací na automatické box - Vytváření strojů v obalovém průmyslu bude ještě širší a bude hrát větší roli při propagaci vývoje a upgradu obalů.
